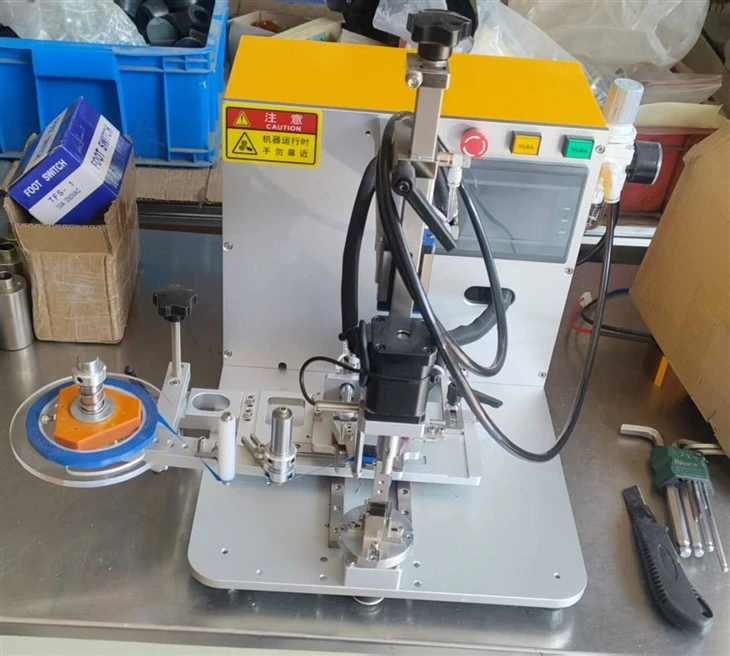

KX-7001T Machine de taraudage automatique à pression unique

LeKX-7001T Machine de taraudage automatique à pression uniqueest une station de travail d'emballage industrielle compacte spécialement conçue pour-l'application de ruban isolant à haute vitesse-sur des noyaux circulaires, des petits transformateurs et des sous-ensembles magnétiques-. Développée pour rationaliser les flux de travail d'isolation légère-à-moyenne, cette unité de ruban adhésif spécialisée remplace les routines lentes d'emballage manuel-par un cycle de reliure mécanique fiable et continu qui garantit un chevauchement uniforme des couches et un blindage diélectrique serré.

L'architecture mécanique du KX-7001T est construite autour d'un système d'amortissement à ressort à pression unique qui maintient une tension superficielle constante sur la bande d'alimentation tout au long du cycle de rotation. Capable de traiter une gamme polyvalente de largeurs de ruban industriel de5 mm à 30 mm, la machine est dotée d'un mécanisme de positionnement vertical entièrement réglable pour s'adapter à différentes hauteurs de composants. Fonctionnant sur une seule-phase220 V/60 Hzalimentation électrique, le KX-7001T fournit aux fabricants de composants de puissance une cellule d'emballage isolante à faible-entretien et à haute-efficacité qui élimine le glissement du ruban, réduit la fatigue de l'opérateur et accélère les rendements quotidiens d'assemblage au niveau du sol.

• Système de tension à ressort mécanique à simple pression-

L'ensemble de déroulement de la bande utilise un mécanisme d'amortissement de pression à ressort- calibré qui exerce une force de suivi uniforme contre la bobine de bande. Cette conception simple et efficace évite le relâchement du ruban, atténue l'étirement du film et garantit un dépôt de matériau en douceur sur des périmètres de noyau circulaires ou non-uniformes.

• Mécanismes flexibles d'alignement de ruban à hauteur-variable

La tête de guidage intègre une plate-forme d'indexation en hauteur à réglage rapide-qui accueille les rouleaux de ruban de5 mm jusqu'à 30 mm de largeur. Les techniciens de revêtement de sol peuvent facilement calibrer la trajectoire verticale du ruban pour l'adapter à des hauteurs de bobine spécifiques, offrant ainsi une couverture précise des bords sans pliage des bords ni accumulation inégale de matériau.

• Construction industrielle rationalisée à faible-maintenance

Conçu avec un minimum de pièces d'usure mobiles et un entraînement mécanique intuitif, le KX-7001T réduit considérablement les frais de maintenance quotidiens. Le boîtier robuste protège les composants internes de la poussière et des débris de l'atelier, garantissant ainsi une fiabilité opérationnelle à long terme pendant la fabrication en continu.

• -Architecture électrique 220 V/60 Hz économe en énergie

Configuré spécifiquement pour les réseaux électriques standard de 220 V/60 Hz, le poste de travail offre une compatibilité réduite pour les ateliers de fabrication mondiaux. Sa faible consommation d'énergie et sa disposition compacte sur table permettent aux responsables d'usine d'optimiser l'utilisation de l'espace de travail et d'intégrer facilement la machine dans les lignes d'assemblage de bobines existantes.

AautomatiqueTapplicationMachine Instructions:

1. Lorsque le bouton d'arrêt d'urgence est enfoncé, la machine s'arrête de fonctionner et tous les autres boutons deviennent inactifs. Appuyer une deuxième fois sur le bouton de démarrage après la réinitialisation du bouton d'arrêt d'urgence réinitialisera la machine ; en appuyant une deuxième fois, la machine démarrera.

2. Après avoir appuyé sur le bouton Jog, appuyer sur le bouton Démarrer lancera une opération en une seule étape ; c'est-à-dire qu'appuyer une fois sur le bouton de démarrage lancera une action.

Introduction à l'écran tactile :

1. La sélection de « Écran manuel » fait passer l'affichage à l'écran manuel, généralement utilisé lors de la configuration du système.

2. La sélection de « Paramètres généraux » permet d'accéder à l'écran des paramètres système.

3. Les paramètres avancés ne sont pas utilisés.

Ajustement manuel :

Écran des paramètres généraux

1. Angle de départ : Il s'agit de la direction à partir de laquelle le ruban doit commencer l'application une fois le produit chargé dans le luminaire. Les angles sont disponibles en 0 degré, 90 degrés, 180 degrés et 270 degrés (rotatif).

2. Angle d'arrêt : Il s'agit de la direction dans laquelle le ruban doit être coupé et appliqué après l'application du ruban. Les angles sont disponibles en 0 degré, 90 degrés, 180 degrés et 270 degrés (sélectionnables).

3. Nombre de tours de revêtement du ruban : L'écran tactile permet de régler 0 à 10 tours. Généralement, le nombre de tours défini doit être inférieur d'un tour au nombre de tours réel.

4. Appuyez sur le bouton Accueil pour revenir à la page de mouvement principale de la machine.

5. Réglage de l'axe : voir la page suivante pour plus de détails.

Écran de réglage de l'axe :

1. Mot de passe de réglage de l'axe : 8848.

2. Utilisez la fonction Jog (avant ou arrière) pour faire pivoter l'axe. Une fois que l'axe atteint la position souhaitée, cliquez sur "Charger et enregistrer la position de veille".

3. Axe 0 : rotation de l'axe rotatif.

4. Axe 1 : rotation de l'axe vers le bas.
